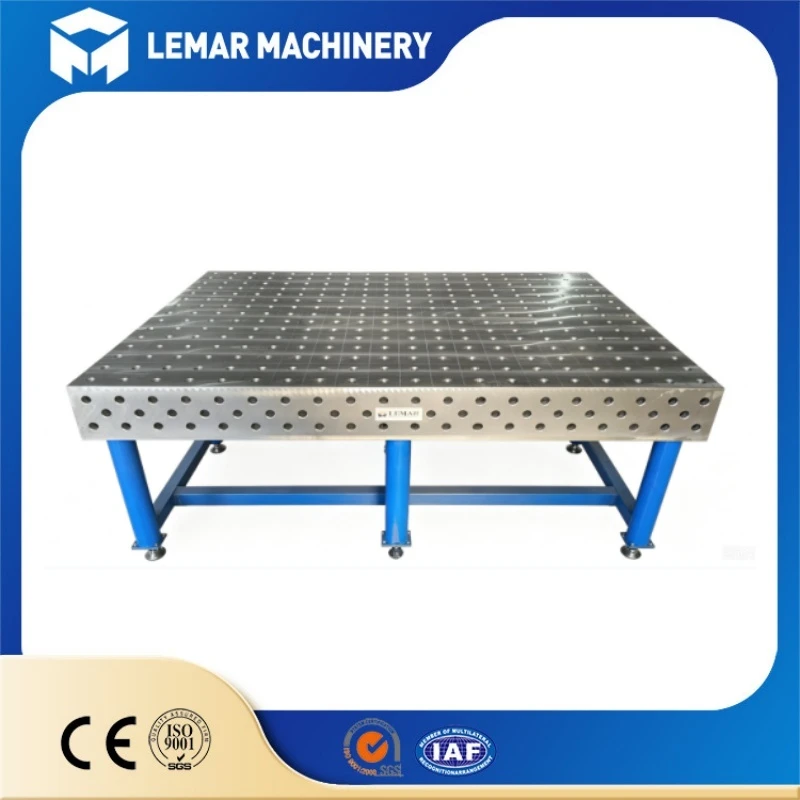

정밀 D28 용접 테이블

자료: 강철/주철
신청:용접 및 조립
과정:CNC 가공
표면 처리:일반/질화
유형:3D
브랜드:르마르

문의 보내기

제품개요

Welding Table

모든 Precision D28 용접 테이블은 ±0.05mm의 작은 공차로 엄격한 100mm 그리드 간격을 채택하고 1mm 각인된 측정 눈금 및 테이블 상단의 명확한 X/Y 축 마커와 쌍을 이룹니다. 질화 강철 표면은 용접 스패터, 녹 및 마모를 방지하여 수년 동안 매일 사용해도 미터당 0.3mm 미만의 평탄도를 유지합니다.

코어 홀 패턴 매개변수

기준 구멍 직경: Φ28.065~28.149mm(틈새 맞춤, D28 표준 핀 및 고정 볼트와 호환 가능)
그리드 간격: 100×100mm(D16의 50×50mm와 비교, D28은 더 큰 지지력과 더 강한 하중 저항을 특징으로 함)
구멍 중심 정확도: ±0.03mm
탁상 두께: 표준 25mm; 고강도-버전 30mm
측면 높이: 100mm 또는 200mm 사양으로 제공(5개의 작업 표면: 상단 표면과 4개의 수직 측면, 모두 3D 클램핑을 가능하게 하는 구멍 포함)

핵심 장점

1. 범용 호환성 및 성숙한 고정 장치 시스템 포지셔닝 핀, 클램핑 볼트, 앵글 및 브래킷을 포함한 모든 D28 표준 액세서리와 완벽하게 일치합니다.

2. 간격- 맞춤 기준 구멍은 원활한 조립과 빠른 고정 장치 전환을 보장하며 주류 국제 3D 용접 툴링 표준과 호환됩니다.

3. 정밀한 위치 결정 및 안정적인 가공 공차 홀 중심 정확도는 ±0.03mm 이내로 제어됩니다.

4. 일관된 구멍 위치 정밀도는 일괄 용접에 대한 반복 가능한 클램핑 정확도를 보장하여 조립 오류를 크게 줄이고 완성된 공작물의 일관성을 향상시킵니다.

유연한 범용 고정 장치

AntiSpatter Precision Welding Table Flexible Position Square

단일 용접 테이블과 표준 고정 장치 세트는 수백 가지의 다양한 공작물을 수용할 수 있으므로 맞춤형 툴링이 필요 없으며 고정 장치 생산 비용이 70% 절감됩니다.

30%~50% 효율성 향상

신속한 원터치{0}}포지셔닝 및 클램핑으로 전환 시간이 몇 시간에서 10분 미만으로 단축됩니다.

고객 리뷰

Customer Review of Precision Welding Table

FAQ

1.Q: D28 용접 테이블의 표준 구멍 크기와 그리드 피치는 얼마입니까?

A: 기준 구멍 직경은 틈새 맞춤을 사용하여 Φ28.065–28.149mm이고 그리드 간격은 100×100mm입니다. 모든 표준 D28 포지셔닝 핀, 클램핑 볼트 및 툴링 액세서리와 완벽하게 호환됩니다.

2.Q: 테이블 상판에는 어떤 두께 옵션을 사용할 수 있나요?

A: 표준 25mm 테이블 상판과 튼튼한-두꺼운 30mm 테이블 상판의 두 가지 버전을 제공합니다. 30mm 버전은 고하중 작업물에 대해 더 높은 강성과 더 나은 변형 방지 성능을 제공합니다.{5}}

3.Q: 용접 테이블의 측면 높이를 다르게 선택할 수 있습니까?

답: 그렇습니다. 두 측면 높이 사양은 선택 사항입니다: 100mm 및 200mm. 테이블에는 3D 다중 각도 클램핑을 위한 위치 지정 구멍이 완전히 덮인 5개의 작업 표면(상단 표면 + 4개의 수직 측면)이 있습니다.

4.Q: D28 테이블의 구멍 중심 위치는 얼마나 정확합니까?

A: 구멍 중심 정확도는 ±0.03mm로 제어됩니다. 안정적인 정밀도는 일괄 용접 생산을 위한 일관된 반복 위치 지정을 보장하고 조립 오류를 효과적으로 줄입니다.

5.Q: D28 테이블이 고강도 용접 생산에 적합한가요?-

답: 물론이죠. D16 테이블과 비교하여 D28 100×100mm 그리드와 대형 Φ28 구멍이 더 강한 내하중과 구조적 강성을 제공합니다. 대형 프레임, 기계 부품 및 중량물 제작 작업에 널리 사용됩니다.

6.Q: 이 테이블에서 모든 D28 표준 액세서리를 상호 교환할 수 있습니까?

답: 그렇습니다. 모든 표준 D28 시리즈 툴링은 완벽하게 맞습니다. 틈새-맞춤 구멍을 사용하면 클램프, 포지셔닝 블록, 지지대 및 핀을 빠르게 설치하고 교체할 수 있어 작업 효율성이 향상됩니다.

제품 응용

welding table application

이 정밀 D28 용접 테이블은 자동차 제조, 기계 가공, 금속 제조, 엔지니어링 장비 및 철강 구조물 작업장에 널리 적용됩니다. 높은 평탄도와 질화 위치 지정 표면은 정밀한 클램핑, 조립 및 용접 작업을 가능하게 하여 모든 금속 가공 프로젝트의 생산 효율성을 크게 향상시킵니다.
