D28 시리즈 용접 테이블
신청:용접 및 조립
과정:CNC 가공
표면 처리:일반/질화
유형:3D
브랜드:르마르
제품개요
왜 우리를 선택합니까?
우리 제품을 선택하는 이유

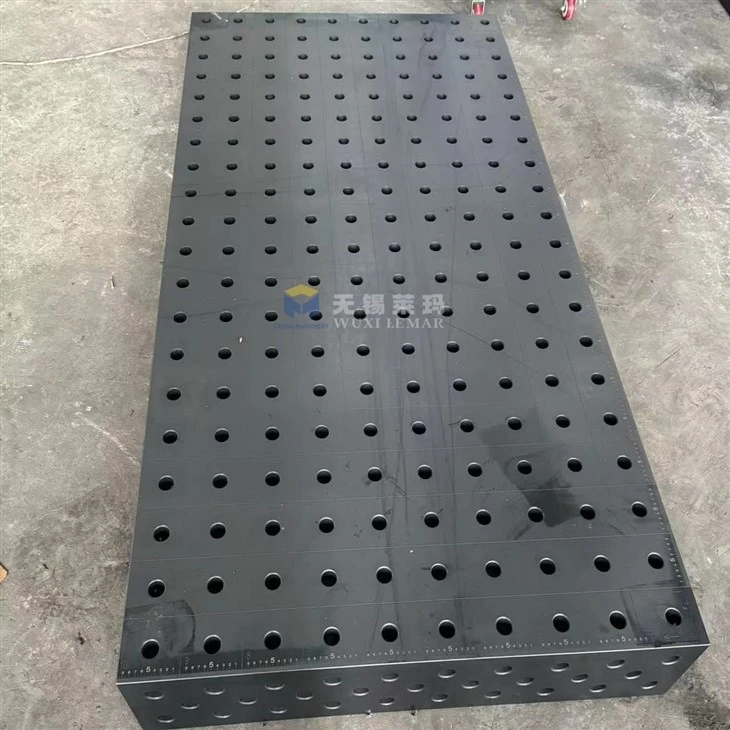

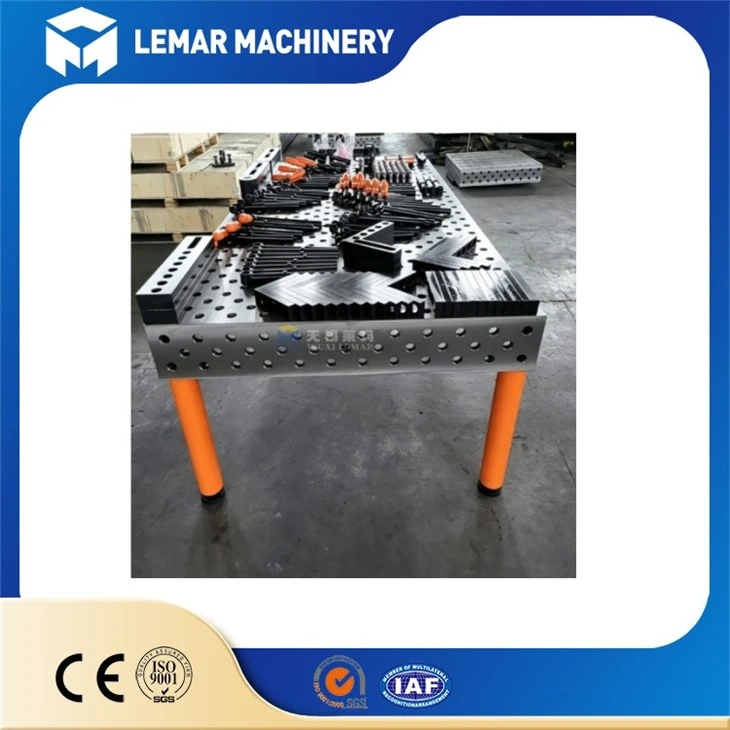

D28 시리즈 용접 테이블은 견고한-작업용 테이블입니다.3D 모듈식 유연한 용접 플랫폼글로벌 산업 제조, 기계 제조 및 로봇 용접 작업장에 널리 채택되었습니다. 표준을 갖춘Ø28mm 구멍 직경그리고100mm 그리드 간격, 이{0}}면 정밀 작업대는 다양한 각도 위치 지정, 무제한 플랫폼 접합 및 전체 모듈식 고정 장치 조합을 지원합니다.
모든 신제품에 대해 맞춤형 용접 지그가 필요하지 않은 D28 용접 테이블은 설정 시간을 대폭 단축하고 용접 일관성을 향상시키며 생산 비용을 크게 절감합니다. 크고 두꺼운 금속 공작물에 대한 기존의 고정 툴링을 대체하는 주류의 고강도 용접 솔루션입니다.
핵심표준사양
구멍 직경: 28mm 표준 정밀 위치결정 홀
그리드 피치: 100mm × 100mm 균일격자
포지셔닝 공차: ±0.03mm 홀 중심 정확도
측면 구멍 레이아웃: 다-방향 접합 및 클램핑을 위한 3줄의 측면 구멍
모따기 디자인: 45도 싱크챔퍼로 잠금핀을 보호하고 고정구의 수명을 연장시킵니다.
재질: Q355J2 저-고합금-강도강
테이블 두께: 24mm / 27mm 옵션
일체형 박스-형 강화 리브 구조, 고하중 변형 방지-
두 가지 표면 마감: - 흑색 산화물: 비용-효율적이며 건조한 실내 작업장에 적합합니다. -가스 질화(프리미엄): 표면 경도 HV600+, 고온 저항,-용접 스패터 방지,-녹 방지, 연중무휴 공장 생산 및 장거리 해상 운송에 적합-
일체형 주조 + 이중 응력 완화 어닐링
탁월한 진동 감쇠 및 열 안정성
장시간-고온-온도의 로봇 용접에서도 변형이 발생하지 않음
고정밀 배치 생산 라인에 적합-
평탄: 0.3mm 이하 / 1000mm
수직성: 0.1mm / 200mm 이하
단일 다리 하중: 2~4톤
전체 균일 하중: 6~12톤(테이블 크기에 따라 다름)
수동 마킹 없이 빠른 위치 지정을 위해 레이저로 새겨진 X/Y 좌표 눈금
1000×1000mm / 1200×800mm / 1500×1000mm / 2000×1000mm / 2000×1500mm / 3000×1500mm맞춤 최대 크기: 최대 4000×2000mm 접합 플랫폼
제품 장점
기존 맞춤형 지그 교체
하나의 D28 시리즈 용접 테이블은 모든 종류의 공작물에 적합합니다. 신제품을 위한 맞춤형 고정 툴링에 높은 비용을 지출할 필요가 없습니다. 신속한 Fixture 재배치 실현10분만에 빠른 전환, R&D 및 시험 생산 효율성을 크게 향상시킵니다.
2 5{1}}면 3D 유연한 클램핑
상단 표면과 4개의 측면 표면은 표준 D28 구멍으로 완전히 천공되어 있습니다. X, Y, Z 3차원-다각도 클램핑을 지원하며 복잡한 구조 부품, 프레임 구조, 관형 부품 및 불규칙한 용접 작업물에 적합합니다.
D16 테이블보다 더 높은 하중과 더 높은 강성
D16 작은-구멍 용접 테이블과 비교하여 D28 시리즈는 더 큰 구멍 간격, 더 두꺼운 테이블 본체, 더 강한 잠금 핀의 전단 저항 및 더 나은 전체 강성을 특징으로 합니다. 그것은 특별히 설계되었습니다중장비, 후판 용접, 대형 프레임 제작.
무제한 접합 및 재사용 가능
질화 표면은 350도 용접 고온에 견딜 수 있습니다. 용접 스패터는 단단히 붙지 않으며 쉽게 청소할 수 있습니다. 장기간의 용접으로 인해 발생하는 테이블 표면 부식과 정밀도 실패를 효과적으로 방지하세요.-
제품 설명
인증 및 공장심사
포장 및 배송
내부 레이어: 방습제가 포함된 방수 및 방청-PE 필름
중간층: 충격 방지 직물 보호
외부 층: 수출용 IPPC 훈증 소독된 나무 상자
FOB, CIF, DDP 글로벌 배송 및 통관 지원
유럽 및 미국 시장 허가를 위한 완벽한 인증 문서
FAQ
Q1: D28과 D16 용접 테이블의 차이점은 무엇입니까?
A1: D28은 28mm 구멍/100mm 그리드를 채택하여 중부하 작업 및 대형 작업물에 대한 더 높은 부하 용량을-적용합니다. D16은 구멍이 16mm/밀도가 50mm인 소형 정밀 판금용입니다.
Q2: 여러 개의 D28 테이블을 함께 연결할 수 있나요?
A2: 그렇습니다. 5-면 전체 구멍 디자인으로 표준 잠금 핀을 통해 무제한의 이음매 없는 접합이 가능합니다.
Q3: 수출에는 어떤 표면 마감이 더 좋나요?
A3: 해외 주문에는 질화 마감을 적극 권장합니다. 방청성,-스패터 방지,-내열성, 장거리 해상 운송에 적합합니다.
Q4: 맞춤 크기가 허용됩니까?
A4: 예. 표준이 아닌 전체 크기-맞춤화 및 OEM 로고 서비스를 지원합니다.-
저희에게 연락주세요
지금 맞춤형 D28 시리즈 용접 테이블 솔루션을 구매하세요
공작물 크기, 작업장 공간 및 생산 수요를 보내주시면 당사 엔지니어 팀이 24시간 이내에 무료 레이아웃 도면과 매칭 지그 목록을 제공해드립니다.
