고정밀 3D 용접 테이블
신청:용접 및 조립
과정:CNC 가공
표면:질화/일반
유형:3D
브랜드:르마르
제품소개
|

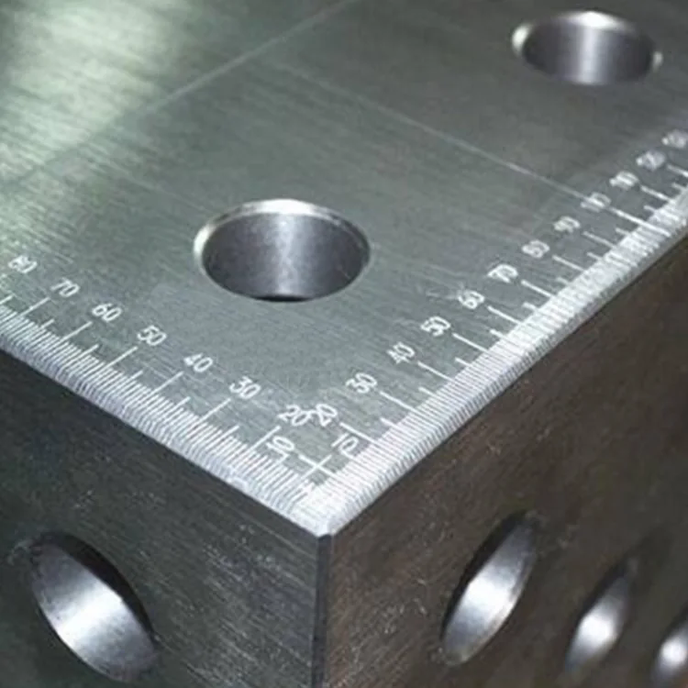

고정밀 3D 용접 테이블은 테이블 상판이 규칙적으로 배열된 구멍으로 설계되어 다양한 고정 장치 및 지지대를 설치하는 데 사용할 수 있는 모듈식 작업대입니다. 다양한 모듈을 결합하여 특정 용접 작업에 적합한 작업 환경을 구축할 수 있습니다. 이 플랫폼의 가장 큰 장점은 유연성과 재구성 가능성에 있습니다. 사용자는 필요에 따라 플랫폼 레이아웃을 조정하여 다양한 모양과 크기의 작업물에 적응할 수 있습니다.
| 기술 사양 | 재료 | 정도 | 목록 | |
| 1000*800*200 | HT250/Q355 | 0.1 | 20 | |
| 1000*1000*200 |
|
0.1 | 20 | |
| 1200*800*200 |
|
0.1 | 20 | |
| 1200*1000*200 |
|
0.1 | 20 | |
| 1200*1200*200 |
|
0.1 | 20 | |
| 1500*1000*200 |
|
0.1 | 20 | |
| 2000*1000*200 |
|
0.1 | 20 | |
| 2000*1500*200 |
|
0.1 | 20 | |
| 2000*2000*200 |
|
0.1 | 20 | |
| 2400*1200*200 |
|
0.1 | 20 | |
| 3000*1500*200 |
|
0.1 | 20 | |
| 3000*2000*200 |
|
0.1 | 20 | |
| 4000*2000*200 |
|
0.1 | 20 |
제품사양
사양 시리즈
작업대 기둥은 세 가지 형태로 나뉩니다. 높이(세 가지 유형으로 구분됨)는 하중-각 2t, 고정(프레임 유형)은 하중-지지 용량 5t, 이동식(리프팅 유형은 하중-지지 용량 3t), 브레이크 및 범용 휠은 하중-지탱 용량 1t입니다.
Φ28 시리즈 플랫폼: 홀 공차는 d10급, 플랫폼에 맞는 잠금핀은 h7급입니다. 인접한 두 구멍의 중심 사이의 거리는 100±0.05mm입니다.
Φ16 시리즈 플랫폼: 홀 공차는 d10급, 플랫폼에 맞는 잠금핀은 h7급입니다. 인접한 두 구멍 사이의 중심 거리는 50±0.05mm입니다.
제품 장점
기존의 전용 용접 설비와 비교하여 고정밀 3D 용접 테이블의 장점은 매우 두드러집니다.
1. 유연성이 매우 높다.: 하나의 시스템으로 무수히 많은 공작물을 용접할 수 있으며, 특히 다품종, 소규모 배치의 생산 모드에 적합합니다.
2. 준비주기 단축: 툴링의 조립 시간은 일반적으로 몇 시간 단위로 측정되는 반면, 기존 고정 장치의 설계 및 제조에는 몇 주 또는 몇 달이 걸립니다.
3. 비용을 대폭 절감: 제품별 전용 치구를 설계하고 제작하는데 드는 막대한 비용이 들지 않으며 투자수익률이 높습니다.
4. 높은 반복성 정확도: 그리드 홀 시스템의 가공 정확도는 각 어셈블리의 위치 정확도를 보장하여 제품 용접 품질의 일관성과 안정성을 보장합니다.
5. 수정 및 최적화가 쉽습니다.: 시제품이나 제작과정에서 툴링에 문제가 발견되면 빠른 응답속도로 즉시 조정이 가능합니다.
6. 내구성이 뛰어나고 유지 관리가 쉽습니다.: 대부분의 구성요소는 열처리되어-내마모성과 내구성이 뛰어납니다. 일부 부품이 파손되더라도 개별 부품만 교체하면 되며 유지관리 비용이 저렴하다.
7. 표준화된 관리 달성: 모든 부품이 표준화, 직렬화되어 공장 내 공구 관리가 용이합니다.
